抗過載吸收器作用及工作原理
抗過載吸收器是并聯在線圈的兩端，線圈在通過電流時，會在其兩端產生感應電動勢。當電流消失時，其感應電動勢會對電路中的原件產生反向電壓。當反向電壓高于原件的反向擊穿電壓時，會把原件如三極管，等造成損壞。抗過載吸收器并聯在線兩端，當流過線圈中的電流消失時，線圈產生的感應電動勢通過抗過載吸收器和線圈構成的回路做功而消耗掉。叢而保護了電路中的其它原件的安全。在電路中反向并聯在繼電器或電感線圈的兩端，當電感線圈斷電時其兩端的電動勢并不立即消失，此時殘余電動勢通過抗過載吸收器釋放，例如在繼電器線圈兩端反向接一個抗過載吸收器或單向可控硅兩端反向接一個抗過載吸收器。

為什么要反向接個抗過載吸收器呢？
因為繼電器的線圈是一個很大的電感，它能以磁場的形式儲存電能，所以當他吸合的時候存儲大量的磁場當控制繼電器的三極管由導通變?yōu)榻刂習r線圈斷電但是線圈里有磁場這時將產生反向電動勢電壓可高達1000V 以上很容易擊穿推動三極管或其他電路元件，這時抗過載吸收器的接入正好和反向電動勢方向一致把反向電勢通過抗過載吸收器以電流的形式中去掉，從而保護了其他電路元器件。

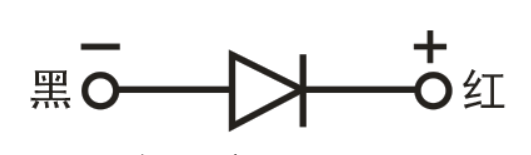

電氣原理圖

產品尺寸圖
